螺丝-材质

一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。

（一）碳钢。我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。

1、低碳钢C%≤0.25% 国内通常称为A3钢。国外基本称为1008，1015，1018，1022等。主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。（注：钻尾钉主要用1022材料。）

2、中碳钢0.25%<C%≤0.45%  国内通常称为35号、45号钢，国外基本称为1035，CH38F，1039，40ACR等。主要用于8级螺母、8.8级螺栓及8.8级内六角产品。

3、高碳钢C%>0.45%。目前市场上基本没使用

4、合金钢：在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40铬钼、SCM435，10B38。芳生螺丝主要使用SCM435铬鉬合金钢，主要成分有C、Si、Mn、P、S、Cr、Mo。

（二）不锈钢。性能等级：45，50，60，70，80

主要分奥氏体（18%Cr、8%Ni）耐热性好，耐腐蚀性好，可焊性好。A1，A2，A4

马氏体、13%Cr耐腐蚀性较差，强度高，耐磨性好。C1，C2，C4铁素体不锈钢。18%Cr镦锻性较好 ，耐腐蚀性强于马氏体。目前市场上进口材料主要是日本产品。按级别主要分SUS302、SUS304、SUS316。

（三）铜。常用材料为黄铜…锌铜合金。市场上主要用H62、H65、H68铜做标准件。

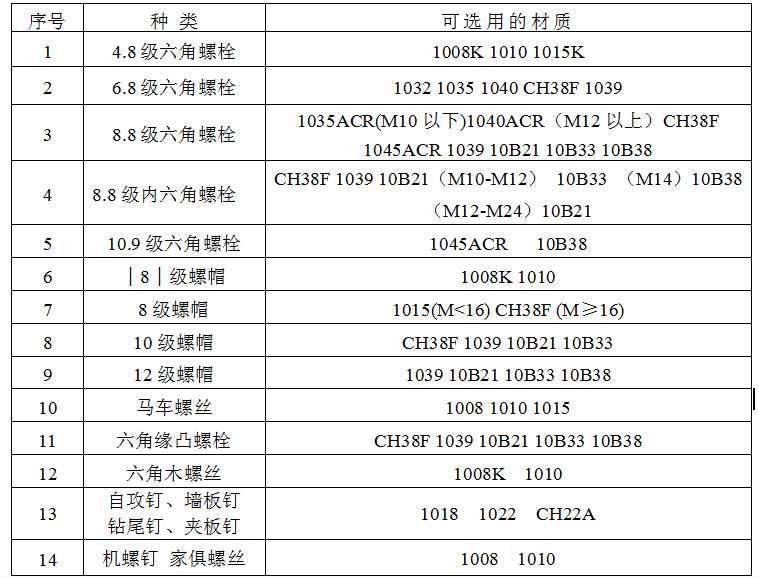

二、碳钢产品所使用的盘元：

三、材料中各类元素对钢的性质的影响：

  1、碳（C）：提高钢件强度，尤其是其热处理性能，但随着含碳量的增加，塑性和韧性下降，并会影响到钢件的冷镦性能及焊接性能。

 2、锰（Mn）：提高钢件强度，并在一定程度上提高可淬性。即在淬火时增加了淬硬渗入的强度，锰还能改进表面质量，但是太多的锰对延展性和可焊性不利。并会影响电镀时镀层的控制。

  3、镍（Ni）：提高钢件强度，改善低温下的韧性，提高耐大气腐蚀能力，并可保证稳定的热处理效果，减小氢脆的作用。

  4、铬（Cr）：能提高可淬性，改善耐磨性，提高耐腐蚀能力，并有利于高温下保持强度。

  5、钼（Mo）：能帮助控制可淬性，降低钢对回火脆性的敏感性，对提高高温下的抗拉强度有很大影响。

  6、硼（B）：能提高可淬性，并且有助于使低碳钢对热处理产生预期的反应。

  7、矾（V）：细化奥氏体晶粒，改善韧性。

  8、硅（Si）：保证钢件的强度，适当的含量可以改善钢件塑性和韧性。

四、关于不锈钢材质之特性简介（304、316）

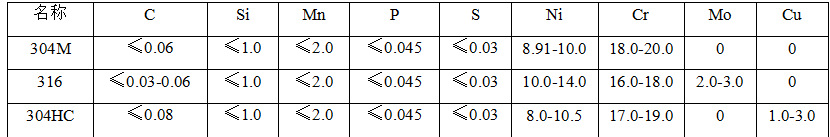

（一） 该三种材质均为300系列的奥氏体不锈钢，其化学成分如下：

1、碳 C   可增加硬度和强度，含量过高会降低其延展性和耐蚀性（二） 主要化学成分与不锈钢性能之关系。

    2、铬 Cr  可增加耐蚀性、抗氧化性，使品粒细化，增加强度，硬度和耐磨性

    3、镍 Ni  可增加高温强度、耐蚀性，降低冷加工硬化之速率

    4、钼 Mo 增加强度，对氧化物和海水的耐蚀性优良

    5、铜 Cu 利于冷加工成型，降低磁性

（三）材质之其它性能

1、以上材质正常状态无磁性。304M冷加工后略有磁性

（1.6u-2.0u左右）；304HC磁性为（1.01u-1.6u左右）；316材质冷加工后磁性小于1.01u。

2、各材质均有良好的延展性，易冷加工成型，抗拉强度、屈服强度、均可达到要求。（Ts 抗拉强度 min　700N/mm, Ys 屈服强度　min 450N/mm）

（四）结论

1、304M、304HC、316三种材质是目前300系列奥氏体不锈钢使用最广的材质之一。各材质明显差异为：冷加工后材质磁性为316<304HC<304M。316材质抗化学品腐蚀，抗孔蚀性及抗海水耐蚀性能相对于304M及304HC要优良。

2、总之，不锈钢标准件特性为耐腐蚀、美观、卫生，但其强度、硬度正常情况下相当于碳钢（6.8级）故对不锈钢产品应不可撞击、敲打、注意维护其表面光洁度、精度，且不能和使用碳钢产品一样随便施加力量，亦不可施力过大，同时因不锈钢延展性好，在使用时产生钢屑易粘于螺帽牙级处，增加摩檫力，易导致锁死，而使用碳钢即使产生铁屑也会掉落，相对于不锈钢不易锁死。
